Gespecialiseerde Rolbanken van Ronniewell voor Fabricage van Zuigcaissons

Heavy-Duty Ondersteuningssystemen Ontworpen voor Grote Diameter Dunne Wand Zuigankers – Tot 14m Diameter

Overzicht

Ronniewell biedt gespecialiseerde rolbanksystemen die speciaal zijn ontworpen voor de veeleisende vereisten van zuigcaisson (zuigpaalanker) fabricage in de offshore wind- en olie- & gassectoren. Deze systemen pakken de unieke uitdagingen aan van het produceren van grote diameter, dunwandige zuigankers – structuren die tot 1.000 metrische tonnen kunnen wegen en qua uiterlijk lijken op gigantische stalen "waterflessen" met de bodem eraf gesneden.

In tegenstelling tot conventionele fabricage van windturbinetorens of monopiles, bieden zuigcaissons een specifieke reeks fabricage-uitdagingen: extreem grote diameters (tot 14.000 mm+), dunne wanddiktes (zo dun als 35 mm) en aanzienlijke doorbuigingsproblemen door eigen gewicht tijdens pasvorm en montage. De zuigcaisson rolbanksystemen van Ronniewell zijn speciaal gebouwd om deze uitdagingen te overwinnen.

De Uitdaging van Zuigcaisson Fabricage

Zuigcaissons zijn ankers die worden gebruikt voor offshore olieplatforms en windparken, en worden ingezet door het open uiteinde op de zeebodem te plaatsen en negatieve druk te creëren om de paal te "verankeren". Hun constructie vereist een precieze pasvorm van meerdere cilindrische secties die elk meer dan 60 metrische tonnen wegen.

Kritieke fabricage-uitdagingen:

Ronniewell Zuigcaisson Rolbanksysteem – Belangrijkste Kenmerken

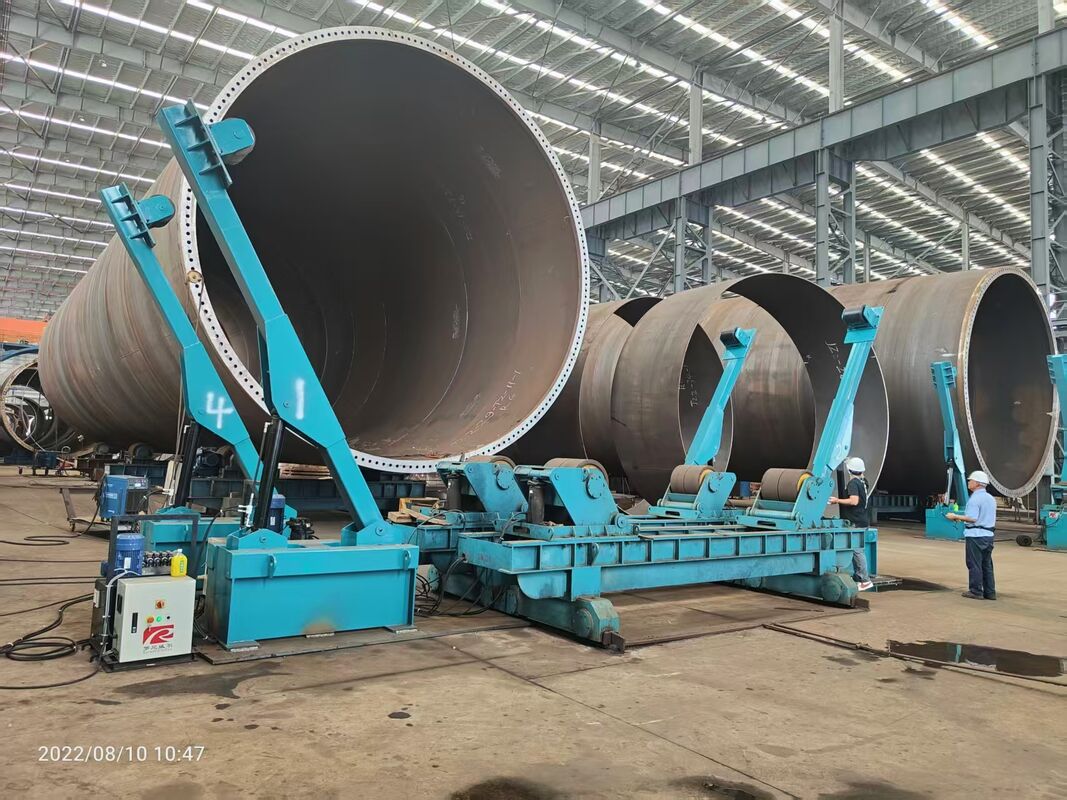

1. Zijdelingse Ondersteuningssysteem (Zijdelingse Stoppen / Stabilisatoren)

De zuigcaisson rolbanken van Ronniewell zijn uitgerust met zijdelingse ondersteuningssystemen die de fundamentele uitdaging van de stabiliteit van dunwandige cilinders met grote diameter aanpakken.

• Multi-Punt Ondersteuningsconfiguratie: Naast de onderste rollen, nemen verstelbare zijdelingse stabilisatoren de cilinder zijdelings op, waardoor de ondersteuningskrachten over extra contactpunten worden verdeeld.

• Verstelbare Ondersteuningshoeken: De zijdelingse stabilisatoren zijn voorzien van scharnierende ondersteuningsframes met verstelbare hellingshoeken om de positionering van de ondersteuningsknopen te optimaliseren voor verschillende werkstukdiameters en wanddiktes.

• Stabiele Driehoekige Structuur: Het ondersteuningsframe, de verstelarm en de basis vormen een stabiele driehoekige configuratie, die zorgt voor robuuste ondersteuning, zelfs onder zware belastingen.

2. Anti-Doorbuigings Engineering

• Voorkomt doorbuiging van dunwandige cilinders door eigen gewicht tijdens pasvorm- en laswerkzaamheden

• Behoudt de rondheid tijdens circulaire lassen

• Geoptimaliseerde ondersteuningsconfiguratie zorgt voor herhaalbare en nauwkeurige pasvorm voor caissons met meerdere secties

3. Flexibele Sectie Handling

• Reismogelijkheid: Op rails gemonteerde rolbanken met gemotoriseerde draaistellen maken naadloze beweging van zware caissonsecties langs de productielijn mogelijk

• Horizontale Positionering: Het rolbanksysteem kan worden geconfigureerd voor horizontale sectiemontage, waardoor steigers en werkzaamheden op grote hoogte worden geminimaliseerd, terwijl de veiligheid en kwaliteit worden verbeterd

• Hoogteverstelling: De rolerafstand kan worden aangepast om het werkstuk stapsgewijs te verhogen of te verlagen, waardoor de noodzaak van "honden en wiggen" in het pasvormproces wordt geëlimineerd

4. Heavy-Duty Aandrijfsysteem

• Dubbele Motor Aandrijving: Zorgt voor stabiele rotatie van zware caissonsecties tijdens circulaire lassen

• VFD Snelheidsregeling: Traploze snelheidsaanpassing voor optimale lasomstandigheden

• Invertek Motoren met Schneider elektrische componenten voor wereldwijde betrouwbaarheid

• Zelfremmende Wormwielreductoren: Voorkomen onbedoelde rotatie bij stilstand

5. Duurzame Constructie

• Spanningsontlastende Warmtebehandeling: Alle gelaste constructiedelen worden behandeld om vervorming te voorkomen

• Oversized Lagers: Verlengde levensduur onder veeleisende belastingen

• Ingebouwd Smeersysteem: Verminderde onderhoudsvereisten

Technische Specificaties – Zuigcaisson Serie

Toepassingen in Zuigcaisson Fabricage

• Horizontale sectiemontage: Sequentiële pasvorm van cilindrische secties in horizontale oriëntatie, waardoor werk op grote hoogte wordt verminderd

• Circulaire naadlassen: Stabiele rotatie voor consistente las kwaliteit

• Pasvorm uitlijning: Nauwkeurige positionering van zware secties

• Interne lassen: Toegankelijke horizontale configuratie

• Complete "groeilijnen" voor schepen: Meerdere rolbankstations in tandem voor montage van volledige caissonlengte

Compatibel met: SAW, GMAW, FCAW, GTAW lasprocessen

Waarom Kiezen voor Ronniewell voor Zuigcaisson Fabricage?

✅ Gespecialiseerd voor Dunne Wand Grote Diameter – Speciaal ontworpen voor de unieke uitdagingen van zuigcaisson fabricage, inclusief zijdelingse ondersteuningssystemen om doorbuiging te voorkomen

✅ Ultra-Grote Diameter Capaciteit – Verwerkt werkstukken tot 14 meter diameter, geschikt voor de grootste zuigcaisson ontwerpen in productie

✅ Doorbuigingsregeling – Ontwerp met ondersteuning op meerdere punten voorkomt vervorming door eigen gewicht, behoudt rondheid en las kwaliteit

✅ Zijdelingse Stabilisator Technologie – Verstelbare ondersteuningsframes bieden extra contactpunten, waardoor lokale spanningsconcentratie wordt geëlimineerd

✅ Horizontale Montage Mogelijkheid – Vermindert steigers, verbetert de veiligheid en verhoogt de las kwaliteit

✅ Bewezen Capaciteit – Verwerkt werkstukken met een diameter tot 14 meter met een laadcapaciteit van 1.000+ metrische ton

✅ Internationale Certificeringen – ISO9001 en CE-markering (Machinerichtlijn 2006/42/EG)

✅ Wereldwijde Componenten – Invertek motoren; Schneider elektrische componenten

✅ Korte Levertijd – Standaard levering: 30 werkdagen

✅ Betrouwbare Ondersteuning – 12 maanden garantie, technische advisering, installatie en training beschikbaar

✅ Maatwerk Engineering – In-house ontwerpteam voor speciale vereisten

Productassortiment – Zuigcaisson Rolbanksystemen
